在線咨詢一、客戶價值主張
WIN-SHIELD G定制窗戶為您的顯示器提供EMI屏蔽，同時最大化其性能。專門設計光學材料可以在最大的視野下觀看具有挑戰性的條件。除了屏蔽WIN-SHIELD G保護您的顯示器免受劃痕，破損，液體和暴露于惡劣環境環境。
WIN-SHIELD G窗利用各種EMI屏蔽材料，例如：折射率匹配氧化銦錫（ITO）涂層，涂黑不銹鋼網和熏黑的銅網。ITO涂層具有薄層電阻4-20歐姆/平方提供網狀產品每英寸100、80和50個開口（OPI）。我們的我們的高性能終止了產品CHO-BOND?578環氧銀。此外，CHO-FOIL?金屬膠帶可用于導電接地表面。
我們利用先進的工藝來結合EMI高性能涂層屏蔽材料諸如防反射表面和集成加熱器。其他產品增強包括光控隱私膜，絲網印刷圖形和偏光片。黑色邊框和可以將多色徽標絲網印刷到玻璃。
WIN-SHIELD G窗戶可以層壓PVB通過安全和自爆測試要求。化學強化或熱回火可提供鈉鈣浮法玻璃具有嚴格的機械要求。在我們的1000級無塵室，我們組裝大型窗口可控，干凈環境。
二、產品特點
? 自定義厚度0.020英寸至0.500英寸（0.5mm至12.7mm）
? 自定義尺寸最大48“ x 96”（121.92厘米x 243.84厘米）
? 透明浮法玻璃，硼硅酸鹽
? 絲網印刷圖形
? EMI屏蔽鍍黑不銹鋼鋼網
? EMI屏蔽指數匹配的ITO涂層
? 防反射涂層
? 化學強化
? 熱回火
? 偏光膜
? 隱私燈光控制膜
? 交鑰匙集成裝配
? 帶EMI屏蔽的集成加熱器
? 能夠承受啟動測試
三、典型應用
? 軍用電子
? 暴風雨的環境
? 屏蔽柜和機架
? 堅固的LCD
? 儀表板
? 數字標牌
? 航空電子顯示器
? 醫療顯示器
? 海洋展示
四、材料特性
EMI屏蔽特性
EMI屏蔽選項包括黑網和ITO導電涂料。 根據以下條件選擇：高EMI屏蔽要求100或80 OPI網格是以下的理想選擇出色的屏蔽。 對于18“ x 24”以上的大型零件，100 OPI變黑銅網是實現高水平屏蔽的理想選擇。 如果更高要求透光性和出色的透明度，ITO導電涂料是合適的解決方案。 涂層可與板材一起使用電阻從4-20歐姆/平方。 4 ohms / sq具有更高的EMI屏蔽大于20 ohms / sq（請參見屏蔽曲線）。 其他薄層電阻（歐姆/sq）可根據要求提供。

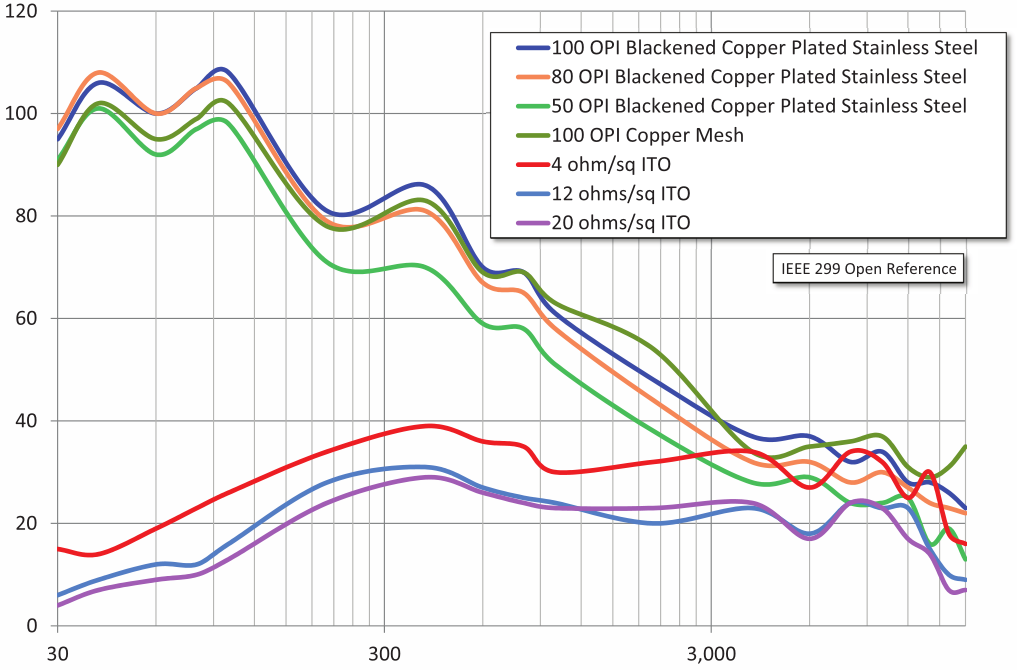

屏蔽效能
頻率（MHz）
五、光學性質
防反射涂料
防反射（AR）涂料用于高性能應用需要高透光率和低反射率的地方。 增透膜用于通過減少周圍環境來提高顯示器的對比度光線反射。 整個窗口的透射率將增加當使用增透膜時，每個涂層表面3-4％。 WIN-SHIELD G玻璃符合其他特殊的物理環境要求材料不合適。 保持高光學透明度在苛刻的應用中具有最大的清晰度，使得這款玻璃適用于多種應用。
六、防反射涂層設計
針對可見光（400-700 nm）進行了優化平均反射率<0.7％

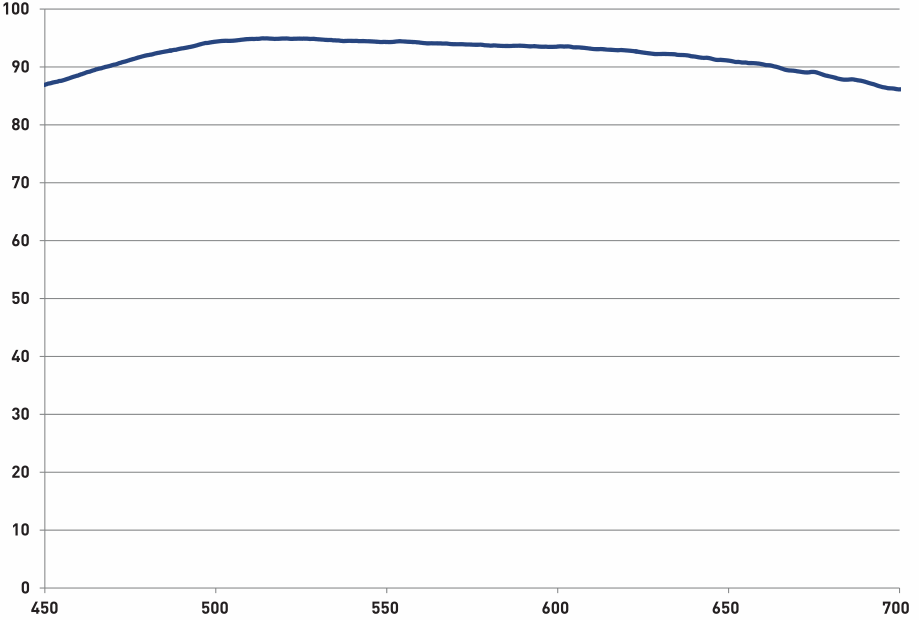

傳輸4 ohm / sq ITO玻璃AR兩側
波長

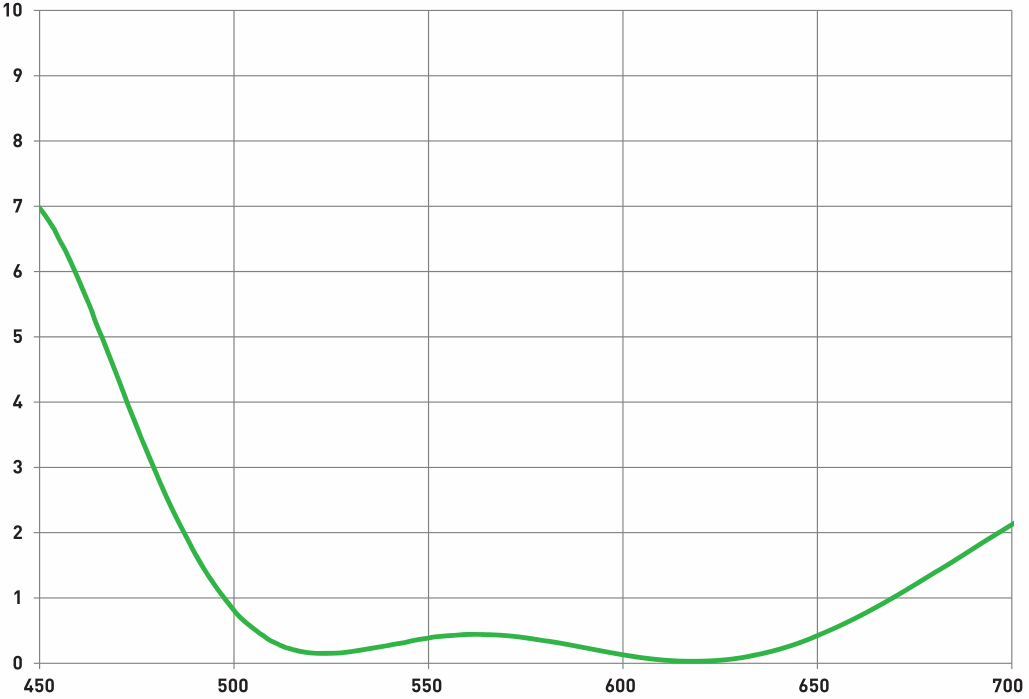

與空氣匹配的4 ohm / sq ITO玻璃折射率的反射率
波長
波長
七、ITO涂層設計
設計ITO涂層時，指定介質非常重要將對其進行優化的涂層。 例如ITO涂層暴露在空氣中將被指定為指數匹配1.0
對于將通過光學方式與LCD光學粘合的ITO涂層粘合劑，涂層應指定為折射率匹配1.45
通過指定正確的折射率匹配，可以優化涂層的反射率和透明度。
八、物理性質
層壓
WIN-SHIELD G玻璃可以與PVB夾層進行層壓以提供具有防反射表面和嵌入式EMI屏蔽的安全玻璃在玻璃層壓板內。 柔軟的PVB夾層可防止銳化玻璃彈射并在破裂時保持屏障。 PVB也添加以減少通過玻璃層壓板的聲音傳輸。各種厚度和尺寸均可用于制造形成最終形狀 絲網印刷也可以添加到整體式或夾層玻璃，用于裝飾目的和遮蓋邊框區域。 黑色邊框和多色徽標很容易添加到窗口中。 顧客提供的圖形可以合并到設計中。 零件最大48“ x可以用任何圖形絲網印刷96英寸（121.92厘米x 243.84厘米）。
最大產品尺寸1 | 48” x 96” | 122 cm x 244 cm |
典型厚度2 | 0.020” to 0.500” | 0.5mm to 12.7mm |
標準公差3 | 未層壓玻璃 | ±0.010”尺寸±0.020”母線/圖形 |
夾層玻璃 | ±0.030”尺寸±0.020”母線/圖形 | |
環境指標 | 鹽溶解度 | 24小時鹽浸（MIL-C-675） |
磨損 | 20擦橡皮擦（MIL-C-675） | |
濕度 | 24小時（MIL-C-675） | |
溫度 | 4小時-54°C和71°C（MIL-C-14806） | |
附著力 | MIL-M-13508 | |
熱的 | 典型工作溫度范圍 | -40至+ 70°C（-40至+ 160°F） |
存儲 | 25°C（80°F），相對濕度50％ | |
產品信息：
設計指南（請從以下選項中選擇）：
1.正面選項：
? 防反射
? 清除無涂層
? EMI屏蔽
2. EMI屏蔽選項：
? 100 OPI熏黑不銹鋼
? 100 OPI熏黑銅
? 80 OPI熏黑不銹鋼
? 50 OPI熏黑不銹鋼
? 4 歐姆/平方ITO涂層
? 12 歐姆/平方ITO涂層
? 20 歐姆/平方ITO涂層
3.嵌入式選項：
? 絲網印刷圖形（邊框，徽標）
? 隱私過濾器（定向查看）
? 紅外阻擋（熱鏡）
? 夜間視力
? 偏光鏡（圓形，線性）
? 沒有
4.背面選項：
? 防反射
? 清除無涂層
? EMI屏蔽
? 集成加熱器
5.銀色環氧母線（CHO BOND?578）：
? U巴士
? L巴士
? I巴士
6.導電墊片選項：
? SOFT-SHIELD?泡沫織物（FOF）
? CHO-SEAL?導電彈性體
? CHO-FOIL?銅帶
設計選項：
后表面處理選項：
? 防反射
? 清除無涂層
? EMI屏蔽
? 集成加熱器
嵌入式選項：
? 絲網印刷圖形（邊框，徽標）
? 隱私過濾器（方向性查看中）
? 紅外阻擋（熱鏡）
? 夜間視力
? 偏光鏡（圓形，線性）
? 沒有
導電墊片選項：
? SOFT-SHIELD?面料泡沫上（FOF）
? CHO-SEAL?導電彈性體
? CHO-FOIL?銅帶
銀色環氧巴士吧（CHO-BOND?578）：
? U巴士
? L巴士
? I巴士
前表面選項：
? 防反射
? 清除無涂層
? EMI屏蔽
EMI屏蔽選項*：
?100 OPI熏黑不銹鋼
?100 OPI熏黑銅
? 80 OPI熏黑不銹鋼
? 50 OPI熏黑不銹鋼
? 4歐姆/平方ITO涂層
?12 歐姆/平方 ITO涂層
? 20 歐姆/平方 ITO涂層
